Connector byte på Nes 8 bitars och moddning.

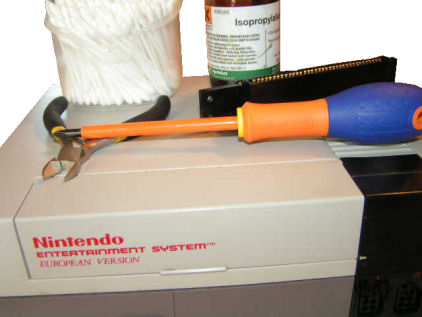

Utrustning för connector byte: stjärnskruvmejsel och en connector.
Det kan vara bra att ha Isopropylakohol och topps alternativt en tandborste.
X Utrustning för moddning: avbitare helst smalare modell.

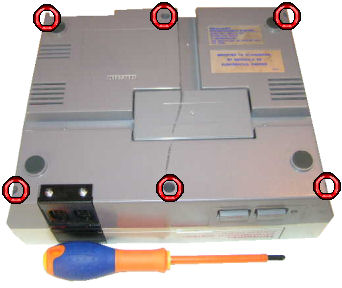

• Lossa de 6 markerade skruvarna .
  Vänd därefter på enheten och plocka bort locket.

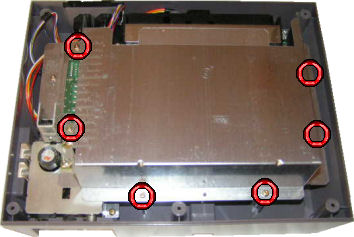

• Lossa de 6 markerade skruvarna, tag därefter bort plåten.

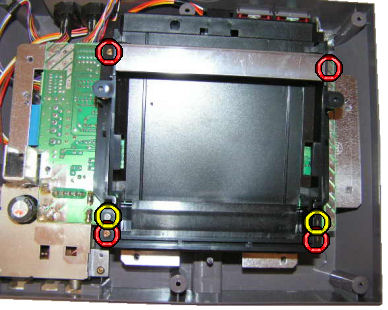

• Lossa de 6 markerade skruvarna igen.
  De gula är något längre.

• Lossa lite grann på den röda skruven ifall du enbart ska byta connector.
  Ska du modda ta du bort den röda skruven och en till som inte syns på bilden.
  Du märker vilken det är när du försöker lyfta upp kretskortet.

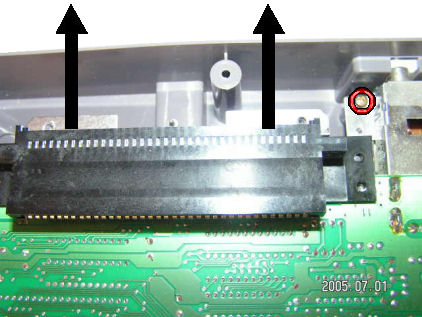

• Pressa connectorn i pilens riktning.

• Kan vara bra att rengöra kretskortet kontaktyta med Isopropylalkohol.

• Byt sedan connector och återmontera allt.

• Modda Nesen?
  Fördel: Att kunna spela amerikanska spel på Eroupeiska Nes.
  Nackdel: Amerikanska spel saktas ner till 50mhz med  musiken i lägre tempo som följd.

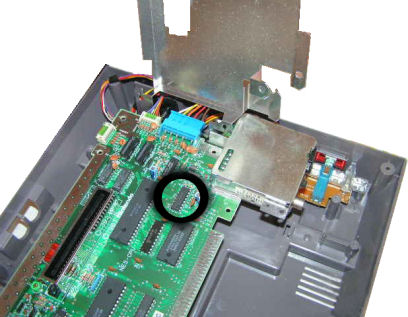

• Moddning: Vänd på kretskortet. Glöm inte att skruva bort skruven som ej syns på bilden.
  Andvänd ej fysisk våld mot ditt kära Nes.

• Plocka bort plåten, ibland är det enklast att lossa alla kablar på mönsterkortet.

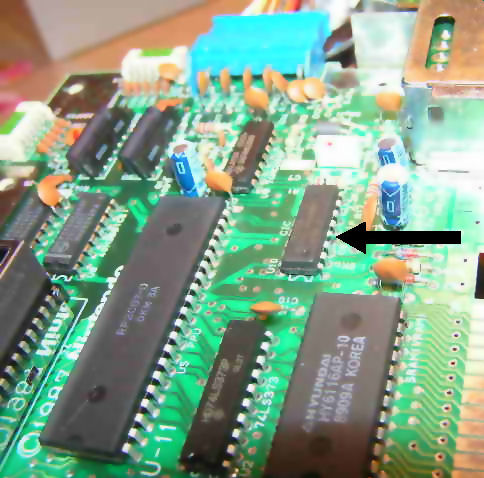

• Klipp av ben 4 se svarta pilen ifall du vill modda nes enheten.
  Andvänd en så smal avbitare som möjligt.

•

• Montera ihop allt igen helst utan fysisk våld.
  Njut av att spela utan "blink blink blink" problemet.

Fortfarande problem med svårstartade spel?
Rengör spelen.
Skruva i sär spelet med hjälp av 3.8mm Gamebits.
Ta bort kretskortet.
Rubba sedan upp ledarna med hjälp av ett suddgummi.
Rengör detta sedan med isopropylalkohol.

Tar gärna mot synpunkter så att jag kan rätta eventuella fel.

Nes Connector kan med fördel köpas på tvspelsweb.se.

Gamebits kan också köpas på tvspelsweb.se.

// Magnus
